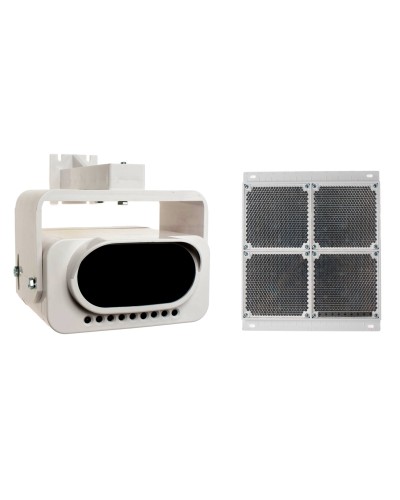

ИПДЛ-52М (ИП212-52М) 8-80 м, однопозиционный (ПТК ИВС). Извещатель пожарный дымовой оптико-электронный линейный оптический. ПТК ИВС в Омске

Описание ИПДЛ-52М (ИП212-52М) 8-80 м, однопозиционный (ПТК ИВС). Извещатель пожарный дымовой оптико-электронный линейный оптический. ПТК ИВС

Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...80 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), U-пит.10...30В, I-потр. 1.5 мА, IP40, t-раб.-30...+55°С, 185х150х140 мм (с юстировоч.уст-вом).

Назначение изделия

Предназначен для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» или «Внимание» приемно-контрольным приборам; для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.

Особенности

Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводного, так и с помощью четырехпроводного шлейфа сигнализации.

Дополнительная информция

Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых помещениях жилых и производственных зданий и сооружений совместно с пожарными приемно-контрольными приборами (например, ППК-2, ППК-2М, «Радуга», «Сигнал-20П» и пр.) и с охранно-пожарными приемно-контрольными приборами (например, «Аккорд», «Нота», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит», «Виста» и пр.).

Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымленную среду. ИП212-52М работает в инфракрасном диапазоне волн. При монтаже приемо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приемо-передатчика с направлением на рефлектор. При работе в штатном режиме приемо-передатчик периодически (с интервалом в 350 мс) формирует пачки инфракрасных импульсов (ИК-импульсов), которые, пройдя через контролируемую среду, отразившись от рефлектора и вновь преодолев контролируемое расстояние, возвращаются на приемо-передатчик, принимаются и обрабатываются им.

Решение о наличии дыма в защищаемом пространстве принимается при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымленной среде). Порог срабатывания может быть выбран при установке тактики работы равным 20%, 30%, 40% или 50%. В связи с тем, что луч дважды преодолевает контролируемое пространство, снижение интенсивности луча в процентном отношении будет больше, чем значение порога и составит: 36% для порога 20%, 49% для порога 30%, 64% для порога 40% и 75% для порога 50%. При снижении интенсивности луча более чем на 98% (соответствует порогу 86%) — будет фиксироваться извещение «Неисправность-луч».

Дополнительное оборудование

(212434) - Тестер для ИПДЛ-52

(251797) - Защитный кожух для ИПДЛ-52/52М

(273399) - Кронштейн для балки (Г-обр.) универсальный для ИПДЛ-52/252

(265997) - Кронштейн потолочный для ИПДЛ-52/52М

(274521) - Кронштейн универсальный для линейного извещателя ИПДЛ-52/252

(273404) - Кронштейн универсальный для отражателя ИПДЛ-52/252

Тип извещателя: комбинированный	- при напряжении питания 12 В: 1.5
Дальность действия, м: 8…80	- в дежурном режиме, мА: 1.5
Напряжение питания, B:	- в режиме «ПОЖАР»: 40
- постоянного тока: 10…30	Степень защиты: IP40
- по шлейфу сигнализации: 10…30	Диапазон рабочих температур, °С: -30…+50
Ток потребления, мА:	Габаритные размеры. мм: 140х135х70
Масса, не более, кг: 0.4
